氢氟酸对不锈钢的腐蚀
2017-5-22 16:16:22 点击:
不锈钢在一般情况下,具有较好的耐酸腐蚀性能。但在氢氟酸中,不锈钢会受到剧烈的腐蚀。这主要是由于不锈钢在氢氟酸中不发生钝化。此外还由于系统中的F-1离子具有活性高,电负性强,离子半径小,易于向金属结果中渗透等特征。因此,氢氟酸对不锈钢具有强烈的腐蚀性。

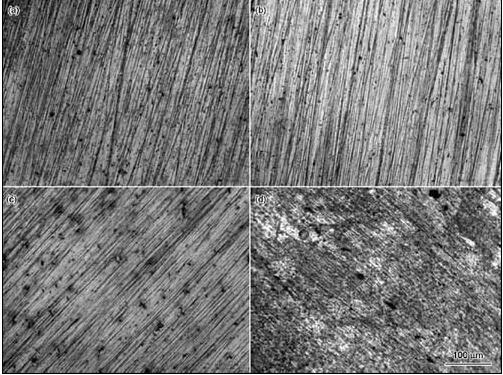

图(1)904L不锈钢在氢氟酸含量的89%溶液中腐蚀表面形貌
所有类型的不锈钢都不适用于任何浓度的氢氟酸,即使在室温亦然,因为氢氟酸能破坏不锈钢表面的保护膜.只有一个例外,室温下无水氟化氢可以用不锈钢.
一般不诱钢不用来处理氟化物溶液.稀氢氟酸中如果含有硝酸或其它强氧化剂,可以减轻对不锈钢的腐蚀
图(2)由于氢氟酸对金属具有较强腐蚀性,因此在存储氢氟酸时采用塑料类容器
高合金不锈钢对充气的氢氟酸有较好的耐蚀性,也适用干无水氟化氢.但对60%以下的酸使用时要小心‘有些工厂用此材料制作泵.阀,喷嘴等.但使用这衬材料不经济,只是在特殊情况下,例如含氢氟酸和硝酸的混合液以及含氟化氢的粗磷酸等,才使用这种高合金设备
几种不锈钢在氢氟酸中腐蚀情况
型号 |
氢氟酸浓度 |
温度 |
实验时间 |
腐蚀速度 |
302 |
0.10 |
15.5 |
30 |
0.01 |
302 |
0.16 |
76.6 |
42 |
7.90 |
316 |
0.10 |
15.5 |
30 |
0.0025 |
317 |
0.38 |
110 |
25 |
0.80 |
21Cr40Ni |
0.20 |
102 |
23 |
1.7 |
- 上一篇:采用氢氟酸去除不锈钢氧化皮方法 2017/5/26
- 下一篇:生产氟化镍时如何解决氢氟酸腐蚀 2017/5/16
